BRICOMANIA / PATINES CON LEDs

IMPORTANTE !!!!!!
En breve pondre otro sistema sin resistencias probado y funcinando perfectamente. NO COMPRAR NADA, o comprar solo LEDs de 3.8v y cable.



NOTA PARA LOS IMPACIENTES:

Mi consejo es que empezeis por soldar los 4 cables, dos a dos..... como indico mas abajo y despues comprobeis en el patin, simulando ponerlos, exactamente la distancia a cortar cada cable. Si lo haceis asi, no tendreis que desoldar y volver a soldar por que habeis calculado la distancia mal la primera vez.
O mejor aun.... para que la soldadura central no sea muy gorda.... en vez de cortar los 4 cables.... calcular el cable que necesitais, luego doblais el cable sin cortarlo y a la distancia que querais dejar el nudo central quemais con un mechero la funda del cable y separais la funda. De esta forma solo tendreis que hacer soldaduras con 2 cables en vez de con 4 y el nudo central sera mas estrecho. Luego realizar el resto de las operaciones, calcular distancia a los led delanteros y trasero y lo que sobra para la pila. Estos calculos siempre sobre el patin para que no nos equivoquemos.

Como os decia en otro articulo vamos a tunear nuestros patines.
Para mi es seguridad mas que tunning.... de hecho me da mal rollo cuando la gente se queda mirando y te dice de todo.
Pero eso si...... os garantizo que os van a ver desde muy lejos, tanto los peatones como los vehiculos.

Tenemos varios tipos de diodos. Nosotros vamos a utilizar de ALTA LUMINOSIDAD o ULTRABRILLANTES. Os aconsejo de menos de 24 grados y al menos 3.000 mc.
Los usados en este montaje son de 3.000 mc. / 15º / 4.5v / 5mm.
.

Aqui podeis ver la diferencia entre un diodo de 5.000 mc. 24º 3mm. (derecha) y 3.000 mc. 15º 5mm. (izquierda). Como podreis comprobar, a pesar de tener mas potencia es mas difuso. La foto esta hecha a 1.5m como mucho. Los diodos de 3.000 mc. tienen la intensidad de luz mas cerrada con lo cual tendremos una mayor visibilidad, unos 5m. mas o menos.


Los materiales a utilizar son: 2 Diodos Azules, 1 Diodo Rojo (Azul/Rojo parpadeante, os aconsejo Rojo para llevar detras, es señal de peligro universal), cable doble 0.5mm, interruptor de pulsador (por su facilidad de manejo), conector para la pila, pila de 9v. (recomiendo recargable, que aunque es mas cara a la larga os saldra mucho mas barata), tela y belcro (para la funda).
Herramientas: Soldador, estaño, tijeras,cinta aislante, pistola de plastico derretido, funda retractil de varios tamaños, mechero, aguja e hilo, tiras adhesivas (tambien se puede usar loctite o el plastico derretido).
Lo primero es dejaros el esquema y calcular el valor de las resistencias que vamos a utilizar.
Crearemos un esquema en paralelo con el fin de que todos los leds tengan siempre la misma intensidad de luz y lo mas importante... aunque se estropee un led (se rompa cable o led), el resto seguiran luciendo sin ningun problema hasta que lo reparemos.
En esta pagina teneis una calculadora de resistencias. Tendreis que indicar el voltaje de la pila, amperaje y voltaje del led. Mi consejo es usar una resistencia por diodo, siempre por seguridad (son centimos y merece la pena).Ya tenemos los diodos, las resistencias, cable y un soldador a mano...... COMENCEMOS.
IMPORTANTE: Los diodos tienen 2 patillas la larga es el anodo (+) y la corta es el catodo (-) (asociar corta a catodo por el parecido). Si os equivocais en el montaje de positivo y negativo quemareis los leds.

- Cortamos 2 tiras de cable para los diodos azules que iran en la parte delantera del patin hasta el talon, donde se soldara todo.
- Cortamos 1 tira de cable para el diodo rojo que ira en la parte trasera del patin.
- Cortamos 1 tira de cable que ira desde el talon hasta donde vayais a poner la pila (para que no moleste, a poder ser en la parte externa del patin).
- Pelamos los cables en una punta para soldar los diodos.

- Cortamos las patillas de los leds como a 1cm, manteniedo la patilla mas larga (+) siempre un poco mas larga para que en posteriores operaciones siempre sepamos cual es cada cual.
- Aplicamos un poco de estaño, procurando no usar un soldador de mucha potencia o quemareis el led con el calor que generais en la soldadura.

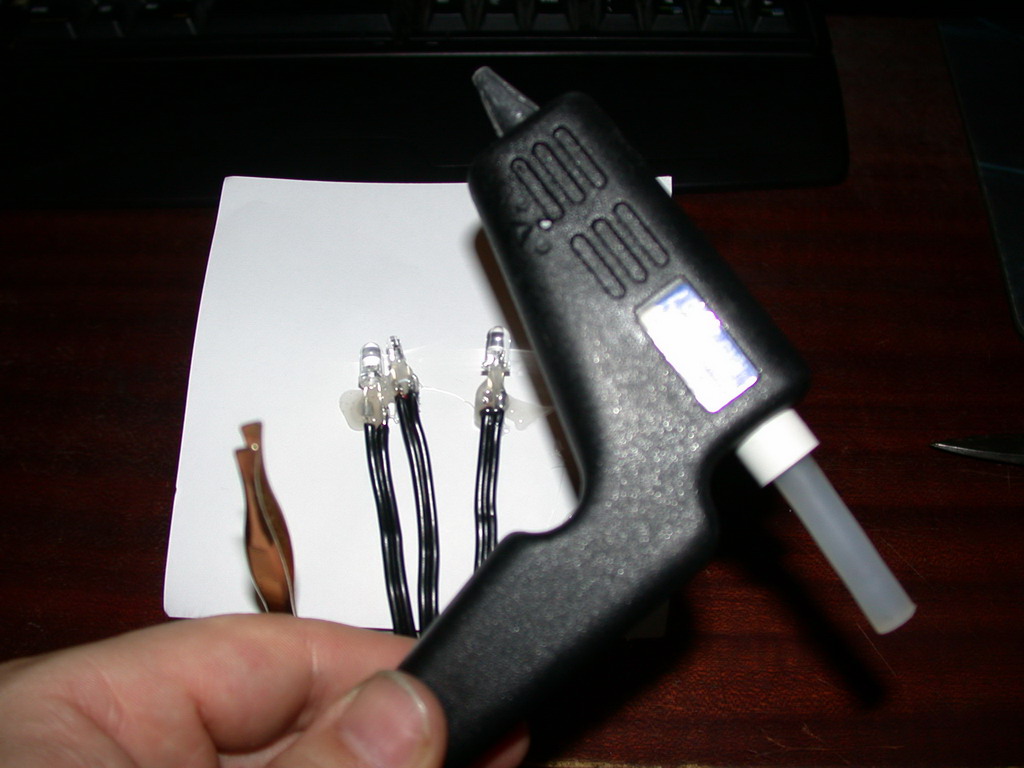

- Este proceso lo ejecutaremos con los tres leds.- Ahora procederemos a sellar la soldadura, primero con un poco de plastico derretido para que no se toquen las soldaduras y despues con un trozo de retractil. Recortaremos el plastico sobrante y ya estaria casi estanco.
El retractil se ajustara un milimetro por encima del led para que al calentar quede justo. Siempre calentaremos del centro hacia un lado y luego del centro hacia el otro.- Llego el momento de poner las resistencias. Para ello, partimos el hilo positivo del cable, teniendo en cuenta que nos quede la resistencia en la parte interior de la guia para que no se vea.
- Cortamos un trozo del tamaño de la resistencia y soldamos la resistencia. Recordar lo de la temperatura, si veis que coge mucha, deteneos y proceder de nuevo cuando se haya enfriado o tendreis que comprar otra.
- Una vez soldada.- Procedemos a ponerle retractil para su sellado.
- Recordad que la luz de atras ira en el talon, por lo tanto la resistencia ira muy cerca del led.- Nos quedaran tres cables con sus correspondientes leds y resistencias.
- Lo siguiente es sencillo, comprobar que los leds encienden conectandolos a la pila.

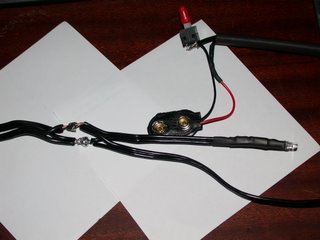

- Ahora procederemos a soldar todos los cables. Por un lado iran los dos azules y por el otro el rojo y el cable de la pila. Recordad muy importante la polaridad (todos los cables positivos (+) a un lado y los negativos(-) a otro) o fundiremos los leds.
- El interruptor lo conectaremos por un lado al polo negativo de la pila y por el otro al polo negativo del cable que va a la soldadura. El cable positivo directamente al positivo de la pila y sellaremos con un poco de retractil.
- Procedemos al sellado y aplicaremos retractil a la soldadura.

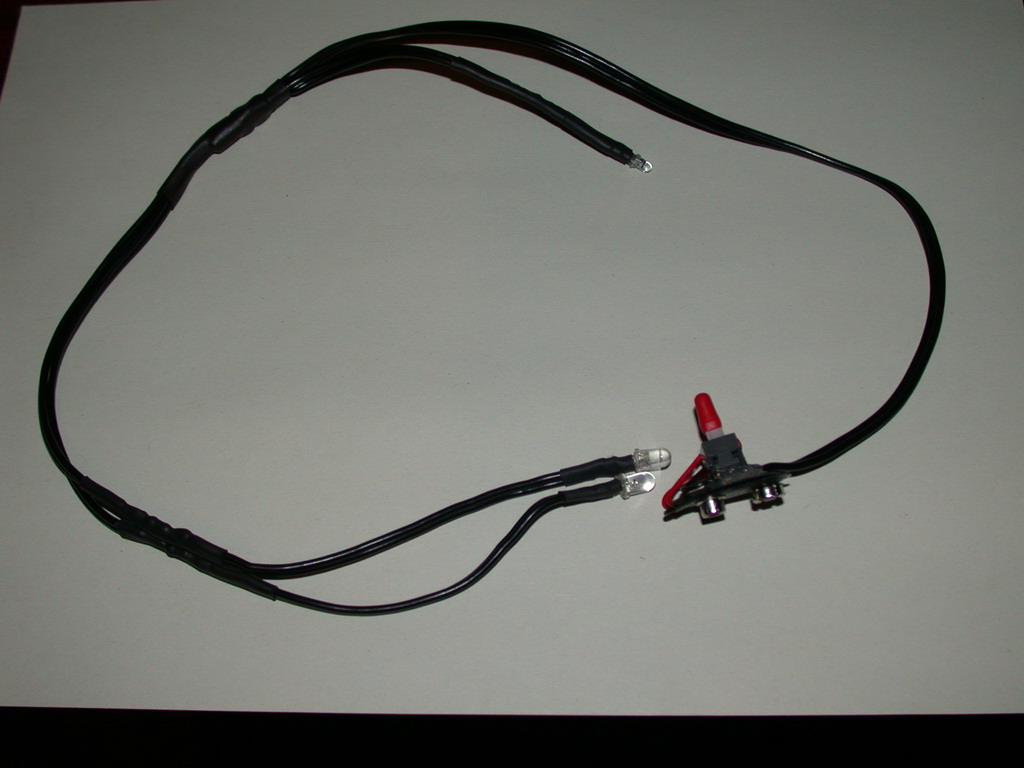

- En la imagen teneis el detalle del interruptor una vez que esta soldado y pegado con plastico al conector.- Tenemos el cable con todo el montaje terminado.- Conectamos la pila y comprobamos el correcto funcionamiento.

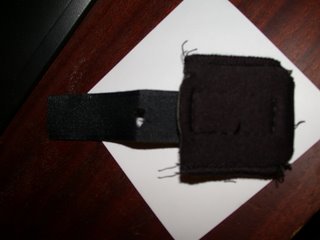

- Ahora la funda. La realizaremos con un poco de tela y belcro. Haremos un rectangulo en el que nos entre la pila, y coseremos los lados.

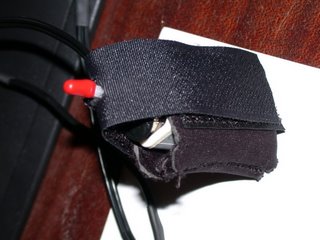

- Despues le daremos la vuelta para que quede con las costuras por dentro y coseremos el belcro. En la parte de adelante coseremos un trozo del que tiene los ganchitos de plastico y en la parte de atras una tira larga que nos llegara hasta la parte delantera. La parte de atras se dejara un trozo sin coser para meterlo en el patin. Y ahora procederemos a realizar un agujero para poder sacar el interruptor.- Nos quedaria asi.- Aqui tenemos nuetro kit terminado. Ahora el otro patin igualito igualito.
Unas fotos del acabado FOTO 1 - FOTO 2
